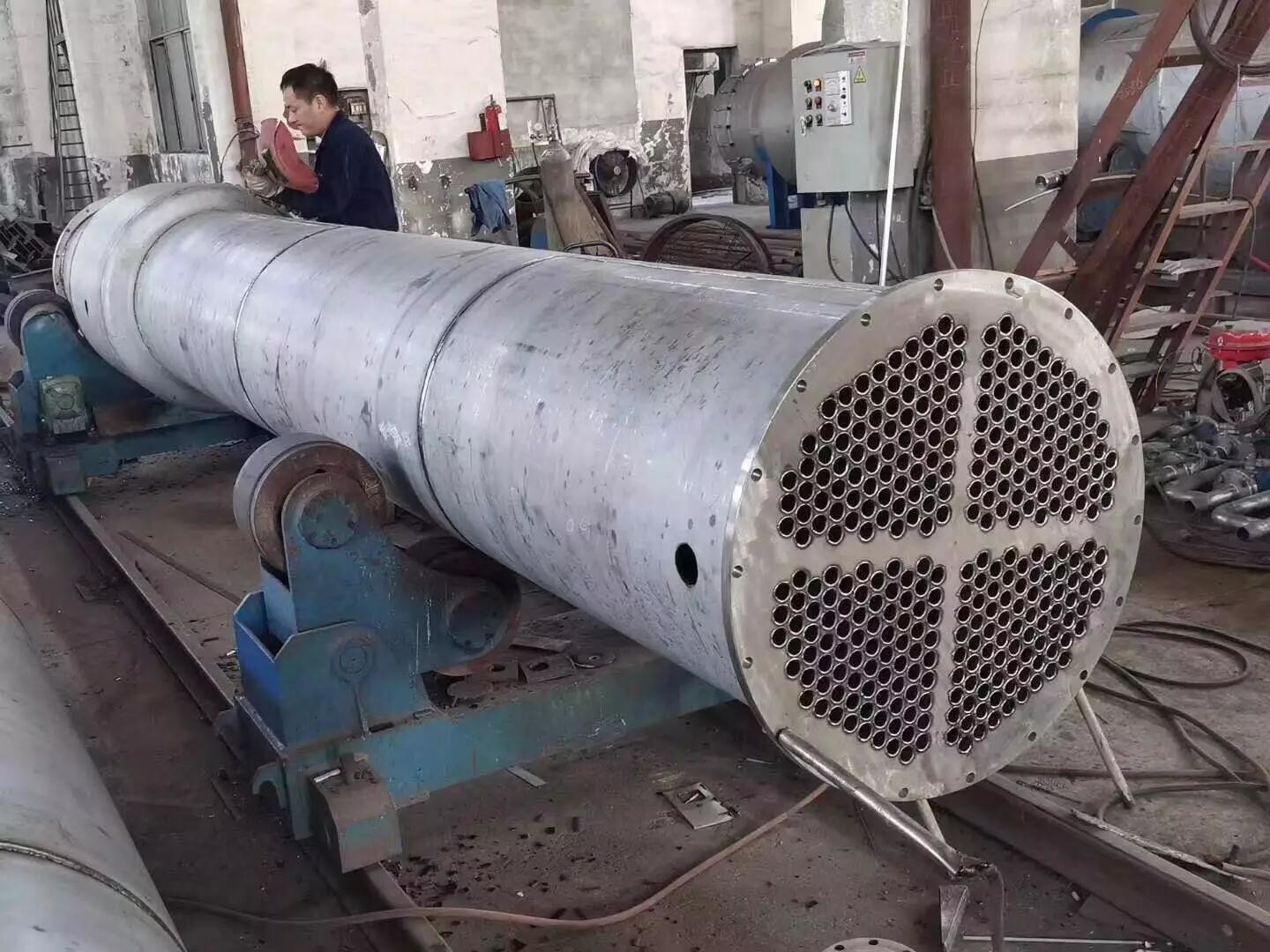

কয়েল টাইটানিয়াম শেল এবং টিউব হিট এক্সচেঞ্জার সামুদ্রিক জল বিশুদ্ধকরণের জন্য

সম্পূর্ণ টাইটানিয়াম শেল টিউব টিউবুলার হিট এক্সচেঞ্জার

স্পেসিফিকেশন:

টাইটানিয়াম হিট এক্সচেঞ্জার ডিজাইন করার সময় বিবেচনা করার বিষয়গুলি:

শেল এবং টিউব হিট এক্সচেঞ্জারগুলি টিউবের একটি সিরিজ নিয়ে গঠিত।এই টিউবগুলির একটি সেটে এমন তরল থাকে যা অবশ্যই উত্তপ্ত বা ঠান্ডা হতে হবে।দ্বিতীয় তরল টিউবগুলির উপর দিয়ে সঞ্চালিত হয় যেগুলিকে উত্তপ্ত বা ঠান্ডা করা হচ্ছে যাতে এটি হয় তাপ সরবরাহ করতে পারে বা প্রয়োজনীয় তাপ শোষণ করতে পারে।টিউবগুলির একটি সেটকে টিউব বান্ডিল বলা হয় এবং এটি বিভিন্ন ধরণের টিউব দ্বারা গঠিত হতে পারে: সমতল, দ্রাঘিমাংশে ফিনড, ইত্যাদি। শেল এবং টিউব হিট এক্সচেঞ্জারগুলি সাধারণত উচ্চ-চাপ প্রয়োগের জন্য ব্যবহৃত হয় (30 বারের বেশি চাপ এবং তাপমাত্রা বেশি 260 ডিগ্রি সেলসিয়াসের চেয়ে)।এর কারণ হল শেল এবং টিউব হিট এক্সচেঞ্জারগুলি তাদের আকৃতির কারণে শক্তিশালী।

শেল এবং টিউব হিট এক্সচেঞ্জারগুলিতে টিউবগুলি ডিজাইন করার সময় বেশ কয়েকটি তাপ নকশা বৈশিষ্ট্য রয়েছে যা বিবেচনায় নেওয়া উচিত।এর মধ্যে রয়েছে:

1. টিউবের ব্যাস:একটি ছোট টিউব ব্যাস ব্যবহার করে তাপ এক্সচেঞ্জারকে লাভজনক এবং কমপ্যাক্ট করে তোলে।যাইহোক, হিট এক্সচেঞ্জারের পক্ষে দ্রুত ফাউল হওয়ার সম্ভাবনা বেশি এবং ছোট আকারের কারণে যান্ত্রিকভাবে ফাউলিং পরিষ্কার করা কঠিন।

ফাউলিং এবং পরিষ্কারের সমস্যাগুলিকে জয় করতে, বড় টিউব ব্যাস ব্যবহার করা যেতে পারে।এইভাবে টিউবের ব্যাস নির্ধারণের জন্য, উপলব্ধ স্থান, খরচ এবং তরল পদার্থের ফাউলিং প্রকৃতি বিবেচনা করা আবশ্যক।

2. টিউবের বেধ: টিউবগুলির প্রাচীরের বেধ সাধারণত নিশ্চিত করার জন্য নির্ধারিত হয়:

• জারা জন্য যথেষ্ট জায়গা আছে
• সেই প্রবাহ-প্ররোচিত কম্পনের প্রতিরোধ ক্ষমতা আছে
• অক্ষীয় শক্তি
• খুচরা যন্ত্রাংশের প্রাপ্যতা
• হুপ শক্তি (অভ্যন্তরীণ টিউব চাপ সহ্য করতে)
• বাকলিং শক্তি (শেলের অতিরিক্ত চাপ সহ্য করতে)

3. টিউবের দৈর্ঘ্য:হিট এক্সচেঞ্জারগুলি সাধারণত সস্তা হয় যখন তাদের একটি ছোট শেলের ব্যাস এবং একটি দীর্ঘ টিউব দৈর্ঘ্য থাকে।এইভাবে, সাধারণত তাপ এক্সচেঞ্জারকে যতক্ষণ পর্যন্ত শারীরিকভাবে সম্ভব ততক্ষণ উৎপাদন ক্ষমতা অতিক্রম না করার লক্ষ্য থাকে।যাইহোক, এর জন্য অনেক সীমাবদ্ধতা রয়েছে, যেখানে এটি ব্যবহার করা হবে সেখানে উপলব্ধ স্থান এবং প্রয়োজনীয় দৈর্ঘ্যের দ্বিগুণ দৈর্ঘ্যের টিউব উপলব্ধ রয়েছে তা নিশ্চিত করার প্রয়োজন (যাতে টিউবগুলি প্রত্যাহার করা যেতে পারে এবং প্রতিস্থাপিত)।এছাড়াও, এটি মনে রাখতে হবে যে দীর্ঘ, পাতলা টিউবগুলি বের করা এবং প্রতিস্থাপন করা কঠিন।

4. টিউব পিচ:টিউব ডিজাইন করার সময়, টিউব পিচ (অর্থাৎ, পার্শ্ববর্তী টিউবগুলির কেন্দ্র-কেন্দ্রের দূরত্ব) টিউবগুলির বাইরের ব্যাসের 1.25 গুণের কম নয় তা নিশ্চিত করা ব্যবহারিক।একটি বড় টিউব পিচ একটি বৃহত্তর সামগ্রিক শেল ব্যাসের দিকে নিয়ে যায় যা একটি আরও ব্যয়বহুল তাপ এক্সচেঞ্জারের দিকে নিয়ে যায়।

5. টিউব ঢালাই:এই ধরনের টিউব, প্রধানত অভ্যন্তরীণ টিউবগুলির জন্য ব্যবহৃত হয়, তরলগুলির অস্থিরতা বাড়ায় এবং তাপ স্থানান্তরে একটি ভাল কার্যকারিতা প্রদানে প্রভাবটি অত্যন্ত গুরুত্বপূর্ণ।

6. টিউব লেআউট:শেলের মধ্যে টিউবগুলি কীভাবে অবস্থিত তা বোঝায়।টিউব লেআউটের চারটি প্রধান প্রকার রয়েছে, যা হল, ত্রিভুজাকার (30°), ঘূর্ণিত ত্রিভুজাকার (60°), বর্গক্ষেত্র (90°) এবং ঘূর্ণিত বর্গক্ষেত্র (45°)।ত্রিভুজাকার নিদর্শনগুলিকে আরও বেশি তাপ স্থানান্তর দেওয়ার জন্য নিযুক্ত করা হয় কারণ তারা তরলকে পাইপিংয়ের চারপাশে আরও অশান্ত ফ্যাশনে প্রবাহিত করতে বাধ্য করে।স্কয়ার প্যাটার্ন ব্যবহার করা হয় যেখানে উচ্চ ফাউলিংয়ের অভিজ্ঞতা হয় এবং পরিষ্কার করা আরও নিয়মিত হয়।

7. ব্যাফেল ডিজাইন:টিউব বান্ডিল জুড়ে তরল সরাসরি খোসা এবং টিউব হিট এক্সচেঞ্জারগুলিতে ব্যাফেলস ব্যবহার করা হয়।তারা শেলের দিকে লম্বভাবে দৌড়ায় এবং বান্ডিলটিকে ধরে রাখে, টিউবগুলিকে দীর্ঘ দৈর্ঘ্যে ঝুলে যেতে বাধা দেয়।তারা কম্পন থেকে টিউব প্রতিরোধ করতে পারেন.সবচেয়ে সাধারণ ধরনের ব্যাফেল হল সেগমেন্টাল ব্যাফেল।অর্ধবৃত্তাকার সেগমেন্টাল ব্যাফেলগুলি 180 ডিগ্রীতে সন্নিহিত বাফেলের দিকে স্থির থাকে যা টিউব বান্ডেলের মধ্যে তরলকে উপরের দিকে এবং নীচের দিকে প্রবাহিত করতে বাধ্য করে।শেল এবং টিউব হিট এক্সচেঞ্জার ডিজাইন করার সময় ব্যাফেল ব্যবধান বড় থার্মোডাইনামিক উদ্বেগের বিষয়।চাপ ড্রপ এবং তাপ স্থানান্তরের রূপান্তরের জন্য বিবেচনা করে ব্যাফেলগুলিকে ব্যবধানে রাখতে হবে।থার্মো ইকোনমিক অপ্টিমাইজেশানের জন্য এটি সুপারিশ করা হয় যে ব্যাফেলগুলিকে শেলের অভ্যন্তরীণ ব্যাসের 20% এর বেশি ব্যবধানে রাখা হবে না।খুব কাছাকাছি ব্যবধানে বিভ্রান্তি থাকলে প্রবাহ পুনঃনির্দেশের কারণে চাপ বেশি হয়।ফলস্বরূপ, বাফেলগুলিকে অনেক দূরে দূরে রাখার অর্থ হল বাফেলের মধ্যে কোণে ঠান্ডা দাগ থাকতে পারে।টিউবগুলি যাতে না ঝুলে যায় সেজন্য ব্যাফেলগুলি যথেষ্ট কাছাকাছি থাকে তা নিশ্চিত করাও গুরুত্বপূর্ণ।অন্য প্রধান ধরনের ব্যাফেল হল ডিস্ক এবং ডোনাট ব্যাফেল যা দুটি ঘনকেন্দ্রিক ব্যাফেল নিয়ে গঠিত, বাইরের চওড়া ব্যাফেলটি ডোনাটের মতো দেখায়, যখন ভিতরের ব্যাফেলটি একটি ডিস্কের আকারে থাকে।এই ধরণের ব্যাফেল তরলকে ডিস্কের প্রতিটি পাশের চারপাশে যেতে বাধ্য করে তারপর ডোনাট ব্যাফেলের মাধ্যমে একটি ভিন্ন ধরণের তরল প্রবাহ তৈরি করে।

বৈশিষ্ট্য:

• উন্নত প্রযুক্তির সাথে উন্নত।
• শক্তি সঞ্চয়.
• উচ্চতর দক্ষতা.
• বিরোধী জারা.
• দীর্ঘ সেবা জীবন.
• কম খরচে.

আবেদন:

সমুদ্রের জল, তেল, খাদ্য, পাতিত জল, গ্যাস শিল্প।
