EN 1092-1 টাইপ 32 আলগা প্লেট ফ্ল্যাঞ্জ টাইটানিয়াম

EN 1092-1 টাইপ 32 আলগা প্লেট ফ্ল্যাঞ্জ টাইটানিয়াম সর্বদা একটি টাইপ 02 আলগা প্লেট ফ্ল্যাঞ্জের সাথে ব্যবহার করা হবে।

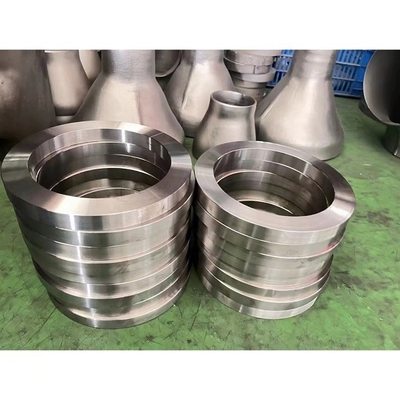

দেখানো টাইপ 32 টাইটানিয়াম লুজ প্লেট ফ্ল্যাঞ্জ টাইটানিয়াম টাইপ 32 ওয়েল্ড-অন প্লেট কলার ধরে রাখার জন্য একটি ব্যাকিং রিং হিসাবে কাজ করে।

পাইপিং টাইপ 02 ফ্ল্যাঞ্জের মধ্য দিয়ে টাইপ 32 প্লেটের কলারের শেষ পর্যন্ত স্লিপ করে।শুধুমাত্র প্লেট কলার তরলের সংস্পর্শে থাকতে পারে তা নিশ্চিত করার জন্য চিত্রিত অবস্থানে দুটি ফিললেট ঢালাই প্রয়োজন।টাইপ 32 প্লেট কলার এবং মেটিং টাইপ 01 ফ্ল্যাঞ্জের উত্থিত মুখের মধ্যে একটি ফ্ল্যাট বা সর্পিল ক্ষত গ্যাসকেট রাখতে হবে।গ্যাসকেটের সংলগ্ন প্লেট কলারের পৃষ্ঠের ফিনিসটি 3.2 μm ≤ Ra ≤ 12.5 μm এবং 12.5 μm ≤ Rz ≤ 50.0 μm দিয়ে একটি বাঁক প্রক্রিয়া দ্বারা সজ্জিত করা হবে।

EN 1092-1 টাইপ 32 লুজ প্লেট ফ্ল্যাঞ্জ টাইটানিয়াম হল একটি আলগা প্লেট ফ্ল্যাঞ্জ যার একটি ওয়েল্ড-অন নেক এবং r=3mm ব্যাসার্ধ।টাইটানিয়াম টাইপ 32 ওয়েল্ডেড কলারটি EN 1092-1 অনুসারে পাইপের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে এবং EN 1092-1 টাইপ 04 এবং 05 আলগা প্লেট ফ্ল্যাঞ্জে ঢালাইয়ের জন্য উপযুক্ত।টাইটানিয়াম লুজ ফ্ল্যাঞ্জ দুটি চাপ শ্রেণিতে পাওয়া যায়, PN 16 এবং PN 40, এবং এটি DN15 থেকে DN1000 আকারে পাওয়া যায়।

DIN EN 1092-1 এর মতো ফ্ল্যাঞ্জ টাইপ (টাইপ)

EN 1092-1 type1 (ওয়েল্ডিংয়ের জন্য প্লেট [স্লিপ-অন] ফ্ল্যাঞ্জ)
EN 1092-1 টাইপ2 (ওয়েল্ড-অন প্লেট কলার সহ আলগা প্লেট ফ্ল্যাঞ্জ)
EN 1092-1 টাইপ4 (ওয়েল্ড-নেক কলার সহ আলগা প্লেট ফ্ল্যাঞ্জ)
EN 1092-1 টাইপ5 (খালি [ব্লাইন্ডফ্ল্যাঞ্জস)
EN 1092-1 type11 (ওয়েল্ড-নেক ফ্ল্যাঞ্জ)
EN 1092-1 type12 (ওয়েল্ডিংয়ের জন্য হাবড স্লিপ-অন ফ্ল্যাঞ্জ)
EN 1092-1 Type13 (হাবড থ্রেডেড ফ্ল্যাঞ্জ)
EN 1092-1 Type21 (Integral flanges)
EN 1092-1 Type32 (ওয়েল্ড-অন প্লেট কলার)
EN 1092-1 Type33 (ল্যাপড পাইপ শেষ)
EN 1092-1 Type34 (ওয়েল্ড-নেক কলার)
EN 1092-1 Type36 (দীর্ঘ গলা দিয়ে চাপা কলার)
EN 1092-1 Type37 (চাপা কলার)

EN 1092-1 টাইপ 32 আলগা প্লেট ফ্ল্যাঞ্জ টাইটানিয়ামের বিস্তারিত অঙ্কন

কেন EN 1092-1 টাইপ 32 লুজ প্লেট ফ্ল্যাঞ্জ টাইটানিয়াম ব্যবহার করবেন

EN 1092-1 টাইপ 32 আলগা প্লেট ফ্ল্যাঞ্জ টাইটানিয়াম দুটি টিউব বা উপাদানগুলির মধ্যে একটি শক্তিশালী, সুরক্ষিত সংযোগ প্রদান করতে ব্যবহৃত হয় যা একসাথে ঢালাই করা প্রয়োজন।

টাইটানিয়াম টাইপ 32 ওয়েল্ড-অন প্লেট কলারটি জারা এবং চরম তাপমাত্রা প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে, এটি মহাকাশ, স্বয়ংচালিত এবং চিকিৎসা সহ বিভিন্ন শিল্পে ঢালাই অ্যাপ্লিকেশনের জন্য আদর্শ করে তোলে।

টাইপ 32 টাইটানিয়াম ঢিলা প্লেট ফ্ল্যাঞ্জ ঢালাই জয়েন্টে একটি পরিষ্কার, সমাপ্ত চেহারা প্রদান করে এবং এটি পেশাদার চেহারার জন্য মেশিন বা পালিশ করা যেতে পারে।
