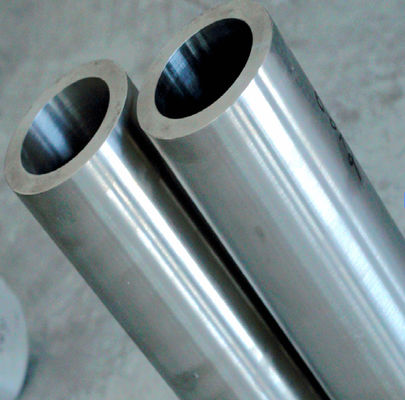

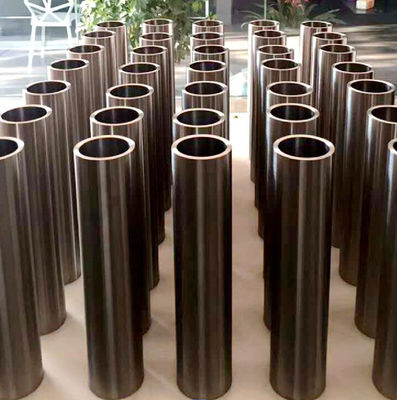

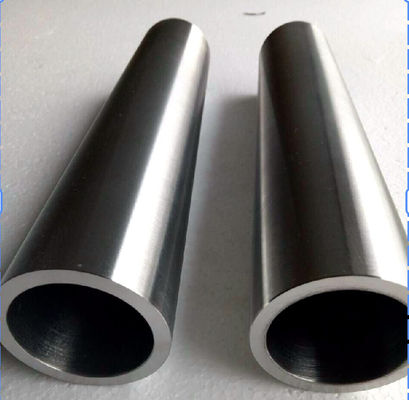

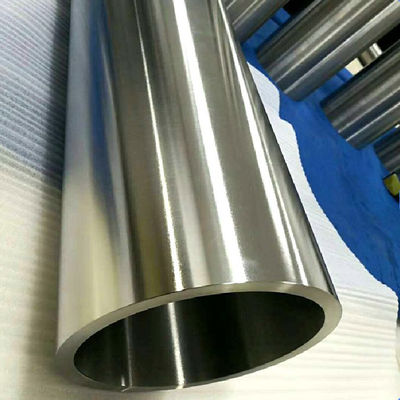

GR5 টাইটানিয়াম অ্যালগরি সিউমলেস পাইপ বিমানের তেল পাইপলাইন বিমানের সহায়ক তেল পাইপ

GR5 টাইটানিয়াম অ্যালগরি সিউমলেস পাইপ বিমানের তেল পাইপলাইন বিমানের সহায়ক তেল পাইপ

1বিমানের জ্বালানি পাইপ তৈরিতে টাইটানিয়াম খাদ কেন ব্যবহার করা হয়?
টাইটানিয়াম খাদ নিম্নলিখিত সুবিধাগুলি রয়েছে, যা বিশেষত বিমান ক্ষেত্রের জন্য উপযুক্তঃ

হালকা ওজনঃ ইস্পাতের তুলনায় প্রায় 40% হালকা, ওজন হ্রাস বিমান ডিজাইনের মূল বিষয়।

সুপার জারা প্রতিরোধেরঃ বিমানের জ্বালানী, জলীয় বাষ্প এবং লবণ স্প্রে জারা প্রতিরোধ করতে পারে।

উচ্চ শক্তিঃ শক্তি ইস্পাতের কাছাকাছি, অ্যালুমিনিয়ামের তুলনায় অনেক বেশি, এবং শক্তিশালী চাপ প্রতিরোধের এবং বিস্ফোরণ প্রতিরোধের আছে।

উচ্চ এবং নিম্ন তাপমাত্রা প্রতিরোধেরঃ -250 °C থেকে 600 °C পর্যন্ত চরম পরিবেশে প্রতিরোধ করতে পারে।

ভাল ক্লান্তি কর্মক্ষমতাঃ উচ্চ চাপ এবং কম্পন পরিবেশে দীর্ঘমেয়াদী কাজ, ফাটল এবং ব্যর্থতা সহজ নয়।

অত্যন্ত দীর্ঘ জীবনকালঃ পরিষেবা জীবনটি প্রচলিত কার্বন ইস্পাত বা অ্যালুমিনিয়াম খাদ জ্বালানী পাইপের তুলনায় অনেক দীর্ঘ।

অতএব, টাইটানিয়াম খাদ জ্বালানী পাইপ প্রধানত জন্য ব্যবহৃত হয়ঃ

বিমানের প্রধান জ্বালানী পাইপলাইন, ইঞ্জিনের পেরিফেরিয়াল জ্বালানী পাইপলাইন এবং উচ্চমানের জ্বালানী সরবরাহের সরঞ্জামগুলির অভ্যন্তরীণ পাইপলাইন।

2. টাইটানিয়াম খাদ বিমান তেল পাইপ জন্য সাধারণ উপকরণ

উপাদান কোড পূর্ণ নাম বৈশিষ্ট্য
Ti-6Al-4V টাইটানিয়াম-6% অ্যালুমিনিয়াম-4% ভ্যানাডিয়াম খাদ সর্বাধিক ব্যবহৃত, উচ্চ ব্যাপক শক্তি,

ভাল ক্ষয় প্রতিরোধের, ছাঁচনির্মাণের জন্য উপযুক্ত
টি-৩আল-২.৫ ভি টাইটানিয়াম-৩% অ্যালুমিনিয়াম-২.৫% ভ্যানাডিয়াম খাদ ঠান্ডা প্রক্রিয়াকরণ এবং পাতলা দেয়ালযুক্ত তেল পাইপগুলির জন্য আরও উপযুক্ত
গ্রেড ২ খাঁটি টাইটানিয়াম শিল্প খাঁটি টাইটানিয়াম মাঝারি শক্তি, কিন্তু দুর্দান্ত ক্ষয় প্রতিরোধের, নিম্ন চাপ সিস্টেমের জন্য উপযুক্ত

3. টাইটানিয়াম খাদ তেল পাইপ উত্পাদন প্রক্রিয়া
টাইটানিয়াম পাইপের নির্বিঘ্ন উত্পাদনঃ গরম এক্সট্রুশন + ঠান্ডা রোলিং / ঠান্ডা অঙ্কন পাইপ প্রাচীর অভিন্ন এবং ত্রুটি মুক্ত নিশ্চিত করার জন্য।

ঝালাই টাইটানিয়াম পাইপ উত্পাদনঃ টাইটানিয়াম স্ট্রিপ গঠনের পরে লেজার ঝালাই, বড় ব্যাসের পাইপগুলির জন্য উপযুক্ত।

সারফেস ট্রিটমেন্টঃ

অক্সাইড স্তর অপসারণের জন্য পিকলিং

পরবর্তী ক্ষয় প্রতিরোধের জন্য প্যাসিভেশন চিকিত্সা

সঠিক আকার নিয়ন্ত্রণঃ

পাইপ ব্যাসার্ধ সহনশীলতা সাধারণত ± 0.1mm মধ্যে নিয়ন্ত্রিত হয়

পাইপ প্রাচীরের বেধ ত্রুটি ± 10%

4. সাধারণ পারফরম্যান্স সূচক (উদাহরণস্বরূপ Ti-6Al-4V)
প্রসার্য শক্তিঃ ≥895 এমপিএ

শক্তি শক্তিঃ ≥828 এমপিএ

প্রসারিতঃ ≥10%

কঠোরতাঃ ২৮০-৩৪০ এইচভি

ঘনত্বঃ প্রায় ৪.৪৩ গ্রাম/সিএম৩ (স্টিলের তুলনায় ৪০% কম)

5আকারের বিবরণ

6. টাইটানিয়াম খাদ তেল পাইপ অ্যাপ্লিকেশন উদাহরণ
বোয়িং ৭৮৭ এর জ্বালানি ব্যবস্থাঃ টিআই-৬এল-৪ভি তেল পাইপ ব্যাপকভাবে ব্যবহৃত হয়।

এয়ারবাস এ৩৫০ ইঞ্জিনের তেল পাইপ।

সামরিক ট্যাঙ্কার ও যুদ্ধ বিমানের প্রধান জ্বালানি সরবরাহ পাইপলাইন।

বিমানবন্দর রিফুয়েলিং ব্রিজ হাই-এন্ড সিস্টেম (উচ্চ ক্ষয় প্রতিরোধের এবং ক্লান্তি প্রতিরোধের প্রয়োজনীয়তা) ।
